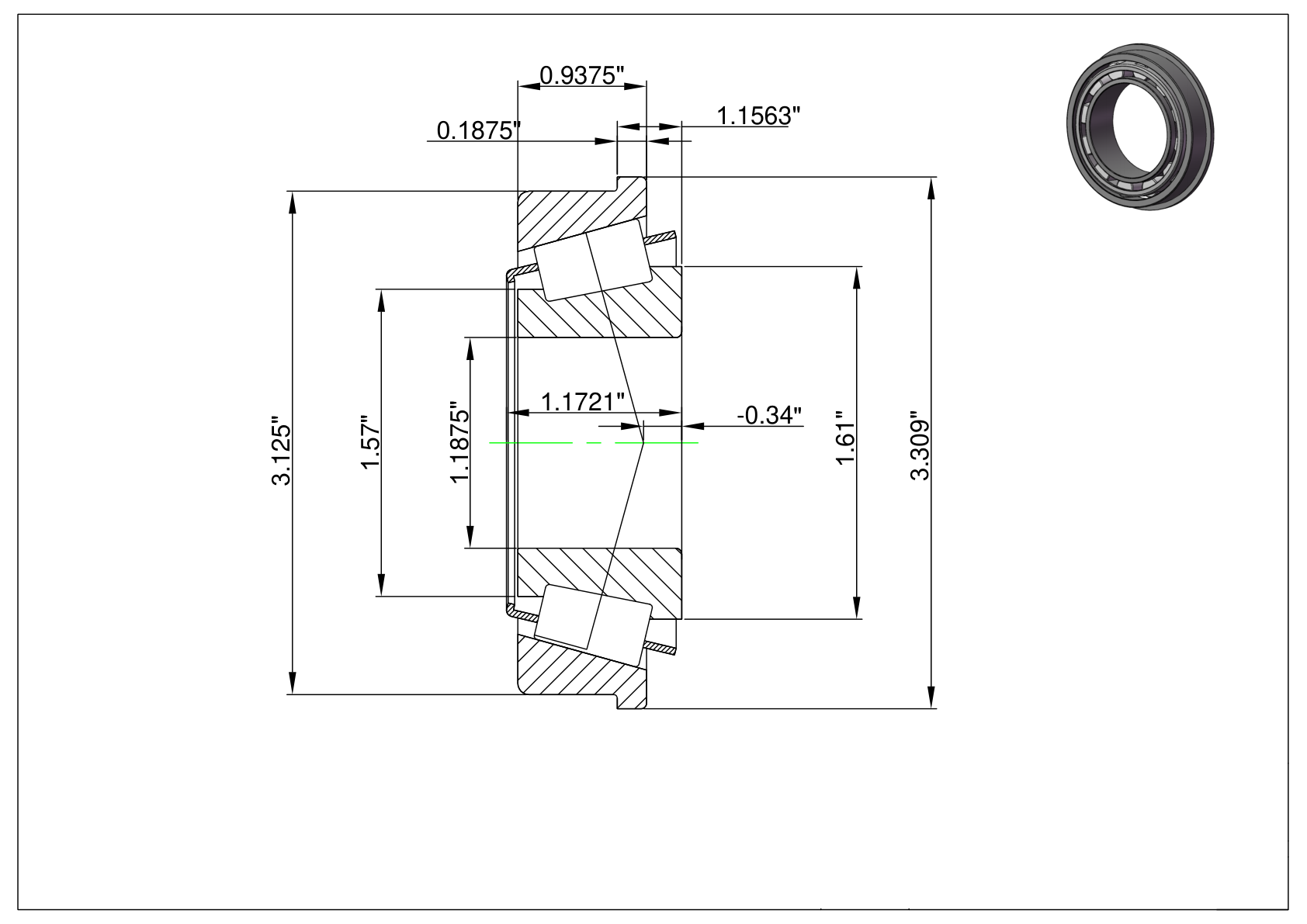

3474-3420-B
3474-3420-B
модель 3474-3420-B
тип Несущий
Номер детали конуса 3474
номер детали чашки 3420-B
система учета имперский
Тип подшипника Ролик
Тип подшипника Конический ролик
Направление нагрузки радиальная сила и осевая сила
состав один столбец
Тип уплотнения открыть
Тип наружного кольца фланец
ряд 3400
внутренний диаметр 1.1875"
Допуск внутреннего диаметра +0.013" to 0
Наружный диаметр 3.125"
допуск на внешний диаметр +0.025" to 0
ширина конуса 1.1721"
Допуск ширины конуса +0.076" to -0.254"
Ширина чашки 0.9375"
Допуск ширины корпуса чашки +0.051" to -0.254"
Внешний диаметр фланца (D1) 3.309"
Ширина фланца наружного кольца (C1) 0.1875"
Ширина фланцевого подшипника 1.1563"
Конус возвращается к радиусу зазора 0.03"
Чашка возвращается в радиус очистки 0.130"
Диаметр конической передней подложки 1.57"
Диаметр конической подложки 1.61"
Диаметр передней части чашки 3.03"
Передний зазор конуса клетки 0.05"
Задний зазор конуса клетки 0.04"
Эффективное центральное положение -0.34"
материал наконечника 52100 хромированная сталь
Материал ролика 52100 хромированная сталь
Материал клетки Сталь
динамическая радиальная нагрузка 23500 lbf
Статическая радиальная нагрузка 26800 lbf
Динамический радиальный рейтинг (90 миллионов об/мин) (C90) 6100 lbf
Динамическая тяга (90 миллионов об/мин) (Ca90) 3820 lbf
смазка Смазанный
диапазон температур -30° to 110 °C
